Металорукав оцинкований, нержавіючий, герметичний ТУ У 24.2 -44935699-001:2023
DescriptionDetails & specsAttachments

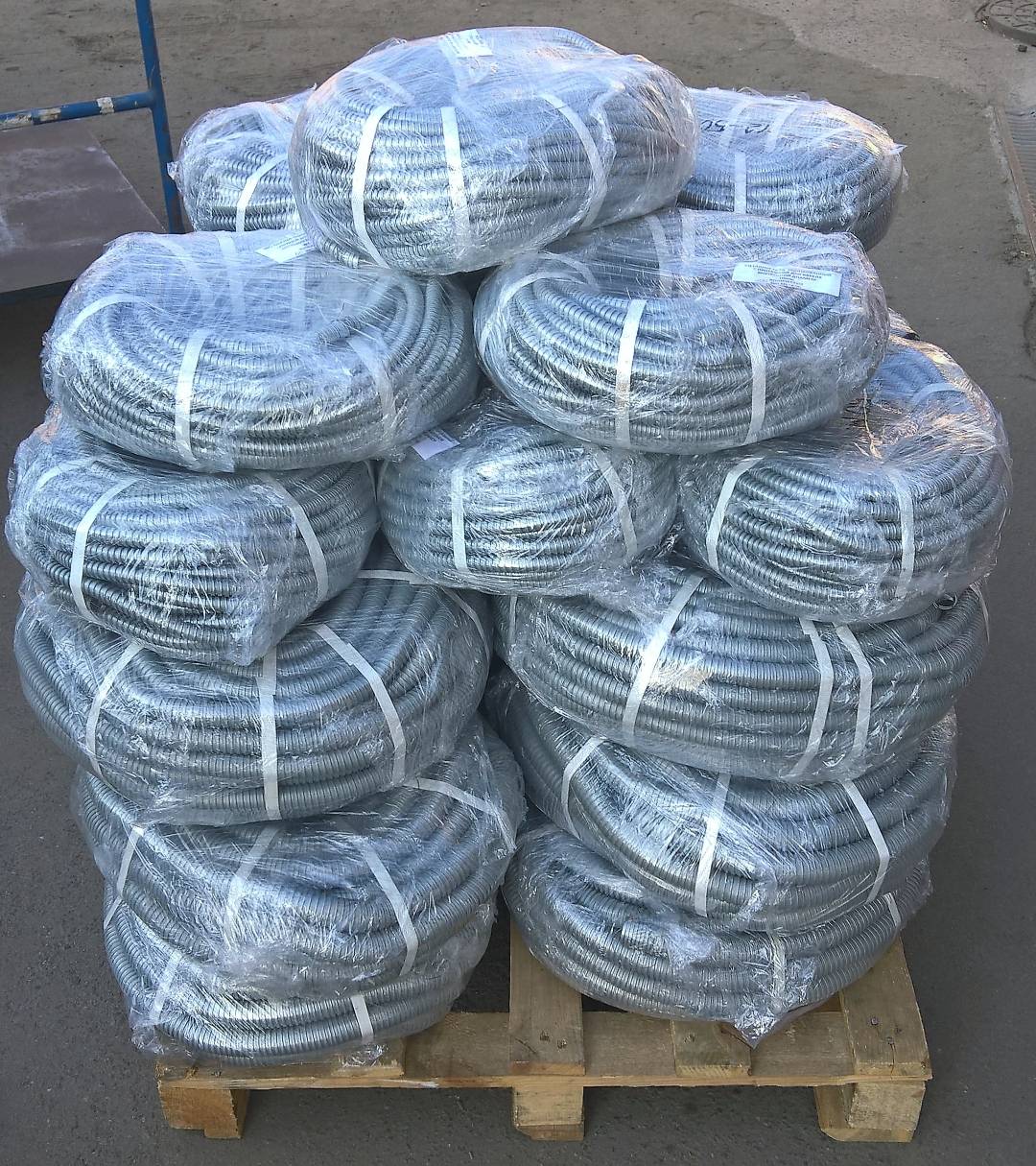

Металорукав круглого перерізу, металеві, негерметичні, типу Р3 вироблені із оцинкованої та нержавіючої стрічки з термостійким (азбестовим) або бавовняним ущільненням або без ущільнення.
Металеві рукави призначені для захисту дротів та кабелів від механічних пошкоджень, що працюють при напрузі до 1000 вольт постійного чи змінного струму, монтажу електропроводки, телекомунікаційних та комп'ютерних мереж, для забезпечення пожежної безпеки. Рукави можливо застосовувати при температурах від мінус 25 до + 60 ºС. Монтаж проводити за температури від мінус 5 до + 60 ºС.
Металорукав використовують у закритих приміщеннях з природною вентиляцією, на відкритому повітрі та в агресивних середовищах. Ступінь захисту оболонки IP30. Ступінь захисту IP30 означає: Ingress Protection Rating (скорочено IP) стандарт класифікації ступенів захисту оболонки електроустаткування від проникнення твердих предметів, пилу та води за
міжнародним стандартом ДСТУ IEC 60529 (ГОСТ 14254 [1]).
3 - означає обладнання яке має захист від попадання в середину оболонки твердих тіл розмірами не менше ніж 2.5 мм. 0 - означає обладнання яке не має захисту від попадання вологи в середину оболонки.
Металорукав із оцинкованої стрічки відповідають кліматичному виконанню «У3». Маркування «У3» означає – вироби для експлуатації в районах з помірним кліматом із категорією розміщення «3» - у закритих приміщеннях із природною вентиляцією.
Металорукав із нержавіючої стрічки відповідають кліматичному виконанню
«УХЛ1», «Т1». Маркування «УХЛ1» означає – вироби для експлуатації в районах з холодним та помірним кліматом із категорією розміщення «1» на відкритому повітрі. Маркування «Т1» означає вироби для експлуатації в районах як з сухим так і з вологим тропічним кліматом з розміщенням на відкритому повітрі, під навісом, у закритих приміщеннях із природною вентиляцією.
Літера «Х» у маркуванні виробу позначає хімостійке покриття.
Рукави виробляються з протяжкою для кабелю або без протяжки.
Металорукав виробляються з внутрішнім діаметром:
10мм, 12мм, 15мм, 18мм, 20мм, 22мм, 25мм, 32мм, 38мм
Приклад умовного позначення:
Р3 – негерметичний тип замка
Ц - металорукав із сталевої оцинкованої стрічки
Н - металорукав із нержавіючої стрічки
Х (Б) - металорукав з бавовняним ущільненням
А - азбестове ущільнення
У3 - кліматичне виконяння
УХЛ1, Т1 - кліматичне виконання
З протяжкою для кабелю (наявність ущільнення забезпечує додатковий
захист прокладеної проводки від пилу).
Металорукав виготовлені відповідно до ТУ У 24.2 – 44935699-001:2023
Право власності на ці технічні умови належить ТОВ «КРОМТЕЛ».
Відтворювати, тиражувати та розповсюджувати їх повністю чи частково на
будь яких носіях без офіційного дозволу власника заборонено. Застосування
цих технічних умов іншими підприємствами з метою виробництва
Металорукав оцинкований, нержавіючий, герметичний
ТУ У 24.2 -44935699-001:2023
10мм
12мм
15мм
18мм
20мм
22мм
25мм
32мм
38мм
